Precyzja druku FDM w małych modelach: Jak ją osiągnąć?

Czy zdarzyło Ci się kiedyś wydrukować miniaturę, która zamiast ostrych krawędzi i aerodynamicznych przetłoczeń przypominała bryłę stopionego wosku? Prawie każdy entuzjasta druku 3D przynajmniej raz otworzył komorę maszyny, by zastać bezkształtny kłębek plastiku lub miniaturowy spojler sklejony w jedno pasmo nieszczęścia. Standardowe ustawienia drukarek domowych projektowane są pod szybkie prototypy i duże wazony, a nie pod mikroskopijną geometrię, gdzie błąd rzędu 0,05 mm decyduje o tym, czy detal zachwyci, czy wyląduje w koszu.

Kiedy w grę wchodzi miniaturyzacja, klasyczne reguły gry przestają działać. W tym poradniku raz na zawsze rozprawimy się z technicznymi mitami. Dowiesz się, jak właściwy dobór dyszy, kontrola dynamiki ekstruzji i zarządzanie rozpraszaniem ciepła sprawiają, że precyzja druku fdm w malych modelach może osiągnąć poziom zarezerwowany dotąd niemal wyłącznie dla technologii fotopolimerowych. Przejdźmy od teorii do warsztatowej praktyki.

Dlaczego precyzja druku FDM w małych modelach bywa wyzwaniem? 🏎️

FDM (Fused Deposition Modeling) to technologia oparta na wymuszonej ekstruzji termoplastów, w której uplastyczniony materiał przeciskany jest przez niewielki otwór i układany warstwa po warstwie. Choć brzmi to banalnie, na poziomie mikrometrycznym zmagamy się z bezlitosną fizyką płynów i dynamiką cieplną. W dużych wydrukach pojedyncza ścieżka ma czas ostygnąć, zanim głowica powróci w to samo miejsce. Przy miniaturach dysza krąży nieustannie nad obszarem o powierzchni kilku milimetrów kwadratowych, nieustannie dogrzewając dopiero co zastygający polimer.

Fizyka ekstruzji termoplastów a mikrogeometria

Zjawisko rozszerzania się tworzywa (ang. die swell) to pierwszy wróg miniaturyzacji. Kiedy polimer opuszcza ciasny kanał dyszy, naprężenia ścinające ulegają gwałtownej relaksacji, przez co ścieżka tworzywa staje się nieco szersza niż średnica samego otworu. Jeśli slicer nie uwzględnia precyzyjnie tego rozprężenia, zewnętrzne wymiary ścianek puchną, a mikroskopijne szczeliny znikają. Dochodzi do tego bezwładność termiczna: miniaturowa kolumna materiału nie ma gdzie oddać energii cieplnej, co przy gwałtownych ruchach głowicy skutkuje zniekształceniami krawędzi i utratą geometrii.

FDM kontra SLA w modelarstwie miniaturowym

W 2026 roku technologia SLA (stereolitografia żywiczna) wciąż wiedzie prym pod względem czystej rozdzielczości optycznej, osiągając plamki naświetlania rzędu 18–25 mikronów. Żywica ma jednak zasadniczą wadę: jest krucha, podatna na degradację UV, a sam proces jej płukania i naświetlania bywa uciążliwy. FDM z kolei oferuje doskonałą trwałość mechaniczną, brak toksycznych oparów przy druku PLA/PET-G oraz znakomitą elastyczność w doborze materiałów konstrukcyjnych. Według danych branżowych: Raport 3D Printing Industry Trends 2026 wskazuje, że ponad 68% projektantów modeli funkcjonalnych wybiera precyzyjnie skalibrowany FDM ze względu na udarność i stabilność termiczną detali.

Cecha	FDM (dysza 0.2 mm)	SLA (żywica standardowa)
Koszt eksploatacji i sprzętu	✅ Bardzo niski	⚠️ Umiarkowany do wysokiego
Odporność mechaniczna detali	✅ Wysoka (termoplasty)	❌ Niska (kruchość)
Czystość postprocessingu	✅ Brak chemii (IPA/UV)	❌ Wymaga myjek i utwardzania
Mikrodetale poniżej 0.2 mm	⚠️ Ograniczone fizyką dyszy	🏆 Ekstremalna ostrość
Najlepsze zastosowanie	Kolekcjonerskie akcesoria, tory, ruchome gadżety	Figurki jubilerskie i popiersia

Dobór dyszy i wysokość warstwy: fundamenty ostrych krawędzi 🔍

Fundamentem każdego udanego mikrowydruku jest hardware, a w szczególności geometria układu uplastyczniającego. Fabryczna dysza o średnicy 0.4 mm sprawdza się świetnie przy druku obudów czy elementów użytkowych, lecz przy filigranowych detalach zachowuje się jak próba kaligrafii grubym pędzlem murarskim. Zmniejszenie średnicy otworu wylotowego radykalnie zmienia możliwości maszyny.

Dysza 0.2 mm vs 0.4 mm: kompromis między czasem a detalem

Kiedy w Twojej drukarce ląduje dysza 0.2 mm druk 3d, otwiera zupełnie nowy rozdział możliwości. Pole przekroju wypływającej strugi plastiku spada czterokrotnie w porównaniu z dyszą 0.4 mm. Pozwala to na układanie ścieżek o szerokości zaledwie 0.20–0.22 mm, co oznacza bezproblemowe odwzorowanie cienkich żeberek, mikroskopijnych spoilerów czy ostrych wierzchołków. Minusem jest proporcjonalne wydłużenie czasu pracy oraz podwyższone ryzyko zatoru (ang. clog) przy zabrudzonym filamencie. Wymaga to stosowania materiałów o wysokiej czystości frakcyjnej.

Wysokość warstwy w FDM: warstwy adaptacyjne i granice rozdzielczości pionowej

Odpowiednio dobrana wysokość warstwy w fdm decyduje o gładkości pochyłości i eliminacji efektu schodkowania. Z dyszą 0.2 mm optymalne rezultaty uzyskuje się przy warstwie od 0.06 mm do 0.10 mm. Dobrym rozwiązaniem jest włączenie w slicerze warstw adaptacyjnych (ang. adaptive layers), które automatycznie zagęszczają skok osi Z na łukach i obłych powierzchniach, rozszerzając go na pionowych, prostych ścianach. Dzięki temu zyskujesz nieskazitelną powierzchnię bez drastycznego wydłużania czasu pracy maszyny.

Kalibracja retrakcji i flow: eliminacja nitek oraz nadlewek ⚙️

Prawidłowa kalibracja retrakcji i flow to klucz do pozbycia się pajęczynek (stringingu) oraz narożnych purchli, które potrafią zniszczyć model w skali mikro. Jeśli ekstruder podaje choćby o 3% za dużo materiału, nadmiar ten musi gdzieś ujść, zazwyczaj wypływa na zewnątrz obrysu, niwecząc pasowania ruchomych części.

Ustawienie Flow Rate (ekstruzji) dla zachowania pasowań

Kalibracja przepływu polega na precyzyjnym dobraniu mnożnika ekstruzji w slicerze. Drukując jednoobrysową kostkę testową bez wypełnienia i górnych warstw, mierzymy grubość ścianki za pomocą mikrometru lub dokładnej suwmiarki cyfrowej. Różnica między wartością zadaną w programie a rzeczywistym pomiarem pozwala skorygować parametr flow. W małych modelach idealnie skalibrowany przepływ gwarantuje, że dokładność wymiarowa fdm mieści się w granicach +/- 0.05 mm, co zapobiega zrastaniu się sąsiadujących elementów.

Retrakcja i funkcja Z-Hop w zapobieganiu strącaniu cienkich słupków

Na małych powierzchniach nagłe cofnięcie filamentu musi być błyskawiczne i precyzyjne. W ekstruderach direct drive optymalna wartość retrakcji wynosi zazwyczaj 0.6–1.0 mm przy prędkości 40–45 mm/s. Równie istotna jest funkcja Z-Hop (unoszenie głowicy przy jałowym przelocie). Przy filigranowych, cienkich słupkach brak uniesienia dyszy o zaledwie 0.15–0.2 mm niemal zawsze prowadzi do uderzenia w wystający detal i jego odłamania od stołu roboczego.

Kompensacja wymiarowa w slicerze (XY Size Compensation)

Slicery oferują potężne narzędzie: kompensację wymiarową w osiach XY (Horizontal Expansion). Pozwala ona skorygować naturalną tendencję tworzywa do "wylewania się" na zewnątrz. Wartość rzędu -0.02 mm potrafi przywrócić pierwotną średnicę mikrootworów pod miniaturowe śruby czy osie kółek, eliminując konieczność ręcznego rozwiercania wydruku wiertłami modelarskimi.

Chłodzenie wydruku miniatury i zarządzanie czasem warstwy ❄️

Skuteczne chłodzenie wydruku miniatury jest parametrem krytycznym. Gdy tworzywo opuszcza strefę grzejną o temperaturze ponad 200°C, musi w ułamku sekundy przejść ze stanu ciekłego w stan szklisty, utrwalając zadaną mikrostrukturę, zanim siły grawitacji lub naprężenia powierzchniowe zaokrąglą krawędź.

Wydajność nawiewu a minimalny czas warstwy (Minimum Layer Time)

Nawiew wentylatora chłodzącego detal powinien pracować z pełną mocą 100% już od drugiej lub trzeciej warstwy. Prawdziwym sekretem jest jednak parametr Minimum Layer Time w slicerze. Jeżeli nałożenie jednej warstwy zajmuje mniej niż 6–8 sekund, tworzywo nie zdąży oddać ciepła. Wymuszenie minimalnego czasu warstwy sprawia, że głowica automatycznie zwalnia. W skrajnych przypadkach sprawdza się postawienie na stole cylindrycznej wieży chłodzącej (ang. cooling tower) lub jednoczesny druk dwóch modeli. Głowica, podróżując między obiektami, daje miniaturowym ściankom czas na pełną krystalizację.

Kontrola temperatury hotendu dla filamentów PLA i PET-G

Przy detalach miniaturowych należy pracować na dolnej granicy widełek temperaturowych zalecanych przez producenta filamentu. Drukując standardowe PLA przy 215°C, ryzykujemy nadmierną płynność i wyciekanie tworzywa z dyszy. Obniżenie temperatury do 195–200°C poprawia lepkość stopu, drastycznie redukuje nitkowanie i zapewnia ostre, zdefiniowane detale w druku fdm, zachowując jednocześnie zadowalające wiązanie międzywarstwowe.

Druk 3D w skali 1:64: zastosowanie mikrodetali w projektach kolekcjonerskich 🏁

Precyzyjny druk 3d w skali 1:64 to prawdziwy poligon doświadczalny dla technologii przyrostowych. W tym formacie całe auto ma długość około 7 centymetrów, a elementy aerodynamiczne, lusterka czy klamki mierzą ułamki milimetra. Opanowanie tej techniki pozwala tworzyć ekskluzywne dodatki dioramowe i gabloty, które zamieniają zwykłą kolekcję modeli w muzealną ekspozycję.

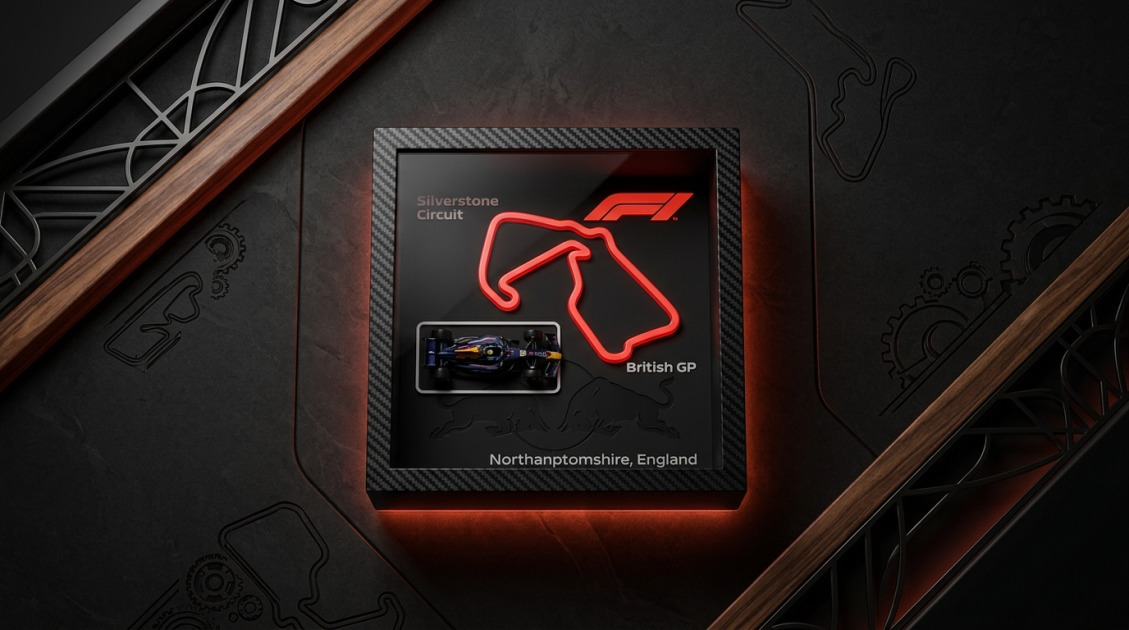

Doskonałym przykładem takiego zastosowania są autorskie ramki kolekcjonerskie tworzone przez markę 4eiwilo. W kompaktowym formacie 21 × 21 cm zamknięto połączenie metalowego bolidu lub resoraków z precyzyjnymi elementami przestrzennymi, które wymagają nienagannej jakości wykonania.

Trójwymiarowe mapy torów wyścigowych o skomplikowanej topologii

Jednym z najciekawszych wyzwań modelarskich jest odwzorowanie przewyższeń i ciasnych szykan obiektów motorsportowych. Na mapach torów F1 nitka asfaltu miewa grubość poniżej 1,5 milimetra, a wszelkie nierówności tarki (kerbów) muszą być czytelne pod ostrym światłem ekspozycyjnym. W ramkach 4eiwilo, takich jak edycja F1 RedBull z torem Silverstone, przestrzenny druk 3D z trwałego polimeru oddaje każdy zakręt z chirurgiczną dokładnością, tworząc dynamiczne tło dla bolidu.

Miniaturowe napisy i tłoczenia: tablice rejestracyjne i logotypy

Kolejnym obszarem mikroekstruzji są personalizowane akcesoria. Wykonanie czytelnego, wypukłego napisu o wysokości czcionki 1,2 mm wymaga perfekcyjnej kontroli pierwszej warstwy i precyzyjnego systemu wielomateriałowego. Tablice rejestracyjne tworzone na zamówienie udowadniają, że FDM potrafi wygenerować ostry, kontrastowy mikrodruk bez użycia pędzla czy tampondruku.

Ruchome mechanizmy print-in-place w małych figurkach

Zwieńczeniem kunsztu kalibracji są ruchome figurki typu print-in-place, drukowane jako jeden zintegrowany mechanizm bez konieczności składania. Przykładem jest MR Snake Flex, którego segmenty poruszają się płynnie dzięki zachowaniu mikroszczelin o wielkości 0.25 mm. Błędny flow lub niedostateczne chłodzenie natychmiast zgrzałyby ruchome przeguby w jednolitą, sztywną bryłę.

Najczęstsze błędy i metody ich eliminacji przy małych wydrukach 🛠️

Praca z miniaturami nie wybacza kompromisów. Każde potknięcie termiczne czy mechaniczne jest natychmiast widoczne gołym okiem. Zamiast godzić się na kompromisy, zidentyfikuj źródło problemu u podstaw.

Podwijanie narożników (warping) na małych powierzchniach stołu

Podwijanie krawędzi przy drobnych elementach wynika ze skurczu stygnącego plastiku oraz zbyt małej powierzchni styku ze stołem. Złotym standardem jest dokładne odtłuszczenie płyty PEI alkoholem izopropylowym (IPA) lub umycie jej ciepłą wodą z płynem do naczyń. Przy detalach o podstawie mniejszej niż 10 mm² niezastąpiony jest brim (kołnierz) o szerokości 3–5 mm, który mechanicznie kotwiczy model na platformie roboczej.

Optymalizacja podpór organicznych (Tree Supports)

Klasyczne podpory blokowe potrafią trwale wtopić się w delikatną strukturę małego modelu, niszcząc go podczas próby usunięcia. Nowoczesne podpory drzewiaste (ang. tree supports) doprowadzają tworzywo do modelu punktowo, zwężając się ku górze. Kluczem jest ustawienie odstępu w osi Z (Top Z Distance) równego wysokości pojedynczej warstwy (np. 0.08–0.10 mm). Taka konfiguracja pozwala odspoić suport jednym delikatnym ruchem pęsety modelarskiej, pozostawiając idealnie czystą powierzchnię bez zadziorów.

Jak krok po kroku skalibrować drukarkę FDM do małych modeli

Sprawdzona procedura konfiguracyjna pozwalająca uzyskać maksymalną ostrość krawędzi i mikroskopijne detale na dowolnej drukarce 3D FDM.

1. Krok 1: Wymiana dyszy na 0.2 mm i poziomowanie stołu

   Zainstaluj dyszę o średnicy 0.2 mm w hotendzie i przeprowadź dokładną kalibrację Z-offset oraz poziomowanie stołu roboczego, aby zapewnić idealne przyleganie pierwszej warstwy bez nadmiernego spłaszczania ścieżki.

2. Krok 2: Kalibracja Flow Rate i Pressure Advance

   Wydrukuj kostkę kalibracyjną i precyzyjnie dostosuj mnożnik ekstruzji, eliminując efekt przewytłaczania materiału na zakrętach, co zapobiega zrastaniu się ciasno spasowanych mikroszczelin.

3. Krok 3: Konfiguracja wysokości warstwy i prędkości

   Wybierz wysokość warstwy w zakresie 0.08–0.10 mm oraz zredukuj prędkość druku ścian zewnętrznych do 25–40 mm/s, aby zminimalizować wibracje układu bramy i zjawisko echa (ghosting).

4. Krok 4: Ustawienie chłodzenia i czasu warstwy

   Ustaw nawiew chłodzenia na 100% oraz zdefiniuj minimalny czas warstwy (Minimum Layer Time) na poziomie minimum 6–8 sekund, gwarantując pełną krystalizację polimeru przed kolejnym przejazdem głowicy.

5. Krok 5: Wydruk testowy z inspekcją mikroskopową

   Wydrukuj model testowy (np. miniaturową tabliczkę z mikrotekstem) i skontroluj ostrość krawędzi, czystość mostów oraz łatwość odchodzenia podpór drzewiastych pod lupą powiększającą.

Często zadawane pytania (FAQ)

Jaka dysza jest najlepsza do druku małych modeli w technologii FDM?

Najlepsze rezultaty w odwzorowaniu drobnych detali daje dysza o średnicy 0.2 mm. Pozwala na tworzenie linii o szerokości zaledwie 0.20–0.24 mm oraz pracę z warstwami od 0.06 mm do 0.12 mm, co diametralnie zmniejsza widoczność prążków i pozwala drukować filigranowe elementy nieosiągalne dla dyszy 0.4 mm.

Dlaczego małe elementy wydruku FDM deformują się na wierzchołkach?

Powodem jest kumulacja ciepła, ponieważ dysza zbyt szybko wraca nad tę samą warstwę, nie dając filamentowi czasu na zastygnięcie. Rozwiązaniem jest zwiększenie parametru Minimum Layer Time w slicerze, druk dwóch modeli jednocześnie lub dodanie cylindra pomocniczego (wieży chłodzącej), co pozwala plastikowi bezpiecznie stwardnieć.

Jaki filament najlepiej wybrać do precyzyjnych miniatur FDM?

Najlepszym wyborem jest wysokiej jakości PLA (np. PLA Pro / Plus). Cechuje się minimalnym skurczem termicznym, świetną płynnością, możliwością błyskawicznego schłodzenia nawiewem oraz doskonałym odwzorowaniem ostrych krawędzi bez uciążliwego zjawiska wypaczania.

Czy technologia FDM może dorównać żywicy (SLA) w modelach aut 1:64?

Przy użyciu dyszy 0.2 mm, zoptymalizowanego slicera i starannego doboru orientacji, druk FDM osiąga zaskakującą ostrość krawędzi i elementów architektonicznych czy torów, oferując jednocześnie znacznie wyższą odporność mechaniczną niż krucha żywica modelarska.

Perfekcja w skali mikro jest w Twoim zasięgu

Osiągnięcie mistrzowskiej precyzji w domowym druku 3D nie jest kwestią przypadku, lecz zrozumienia praw fizyki rządzących stopionym polimerem. Zmiana dyszy na 0.2 mm, bezwzględna kalibracja przepływu i wymuszenie rygorystycznego chłodzenia warstwy to trzy filary, dzięki którym Twoje miniatury zyskają profesjonalne, ostre krawędzie. Niezależnie od tego, czy tworzysz własne dioramy, czy personalizowane akcesoria, technologia FDM potrafi zadziwić czystością formy.
